Ремонт телевизора JPE MODEL: JP-2909C

[sven]

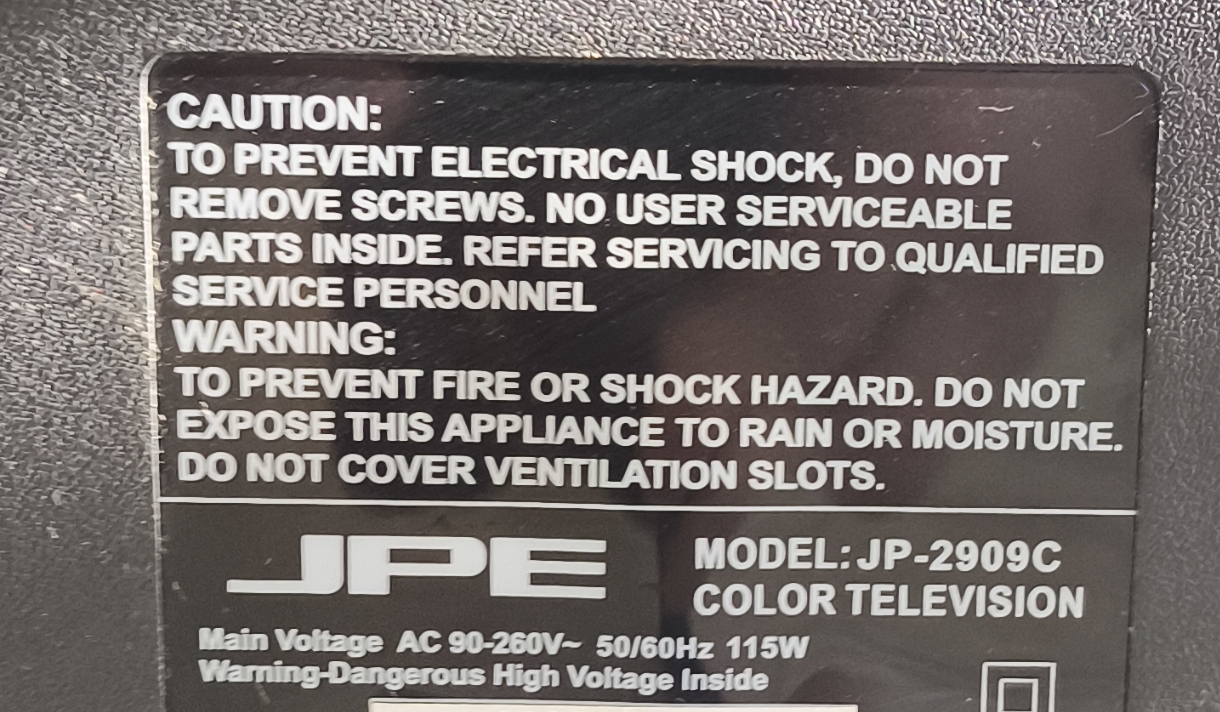

Ремонт телевизора JPE JP-2909C

попался данный телевизор в ремонт, не включается, ищу схему на него, номера на плате ШАССИ PHO8K-CE (VER:0.2) , KH-111F 1.6



[djon]

а без схемы что никак? везде же всё отдотипное....



[qwertyqwerty]

ну если не включается то проверить вставлена ли вилка в розетку



[djon]

еще нажать кнопку вкл



[djon]

там всё элементарно, проверяй высоковольтную часть, диодный мост, эстээрку, конденсатор, ну и по вторичке конденсаторы наверно тоже пересохли, проверь их тоже



[sven]

разобрался в причине поломки! высох высоковольтный конденсатор 220мкф/400вольт...и пошло всё по цепочке, накоротко сгорел главный STR-W6556A и в обрыве датчик тока ограничитель резистор на 0,5 Ом, получается пробило силовой ключ и импульс большого напряжения через R531 (0,5 Ом) пошел на землю, теперь и он в обрыве. Шимку прозвонил исправна, чиним дальше



[djon]

входной диодный мост проверить, диоды по обвязке эстээрки обезательно прозвонить на кз, вторичку конденсаторы обязательно емкость померь, наверно тоже уже сухие, запускать через лампу, мало ли еще где утечка или короткое



[qwertyqwerty]

пошел процесс ремонта старичка....не проще ли выбросить??? пол телека надо заменить, те же конденсаторы по вторичке 100% сухие
